Комплекс
для автоматизации

штамповых
опытов

Самый компактный полностью автоматизированный комплекс для проведение испытаний статическим штампом по методикам ПНСТ 311-2018.
8 (909) 050-89-39

комплекс для проведения испытаний статическим штампом PLT TEST комплекс для автоматизации штамповых опытов, испытаний по ПНСТ 311-2018; испытания статическим штампом PLT TEST
Обеспечивает автоматизированное
проведение испытаний статическими
нагрузками на штамп по методикам
ПНСТ 311-2018, ГОСТ Р 59866-2022
DIN 18134, ОДМ 218.5.007-2016


ГОСТ 20276.1-2020
ПРОСТОТА, НАДЕЖНОСТЬ
И ФУНКЦИОНАЛЬНОСТЬ
Мы точно понимаем, что в полевых условиях
все должно быть просто, удобно, и надежно.

Наш комплекс полностью
соответствует этим требованиям:
быстрый монтаж
и автоматизация проведения испытаний
эргономичное
расположение оборудования
в отдельных боксах;
герметичное
исполнение комплекса
модули
GPS и GSM
позволяющие удаленно отслеживать
корректность проводимых опытов
Получение достоверных
результатов изысканий

и упрощение проведения
опытных работ

штамповый модуль деформации грунта
Полная
автоматизация опыта

  • задание схемы испытания, с возможностью нагружения с точностью до 0,001 МПа;
  • поддержание схемы с постоянством давления на каждой ступеньки нагружения;
  • запись результатов испытаний;
  • вывод результатов исследований после проведения опыта.
  • уменьшает влияние человеческого фактора в ходе проведения опыта.
Архитектура комплекса
позволяет

  • Проводить испытания в полностью автоматическом режиме
  • Редактировать и вводить свои методики испытаний
  • Проводить определения деформационных свойств грунтов и дорожных одежд
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
нагрузка до 50 кН
с возможностью расширения
до требуемых величин
измерение осадки
с погрешностью
не более 0,01мм
длина хода силового
привода

100 мм
автономность комплекса
в рабочем режиме
трое суток
датчики
подключение 4-х
дополнительных датчиков
аттестован
при помощи
измерительного оборудования
Таблицы сравнения

ПАРАМЕТР ЭКЗЕМПЛЯР НА РЫНКЕ АNIX ЭКЗЕМЛЯР НА РЫНКЕ PDG НАШ КОМПЛЕКС
Способ подачи давления Ручная гидравлическая подача давления (требуется присутствие квалифициро-ванных специалистов) Ручная гидравлическая подача давления (требуется присутствие квалифициро-ванных специалистов) расчет модуля деформации грунтаЭлектронно управляемая компактная гидравлическая станция ( Атоматическая подача и поддержание давлений)
Подача давления До 100 кН До 50 кН До 50 кН
Запись измерений Цифровые датчики Базовая комплектация с аналоговыми приборами Цифровые датчики
Ход линейного датчика до 7,5 мм прямого определения
до 15 мм через рычаг
до 25 мм прямого определения
до 50 мм через рычаг
100 мм прямого определения
(нет необходимости в сложной
рычажной конструкции)
Дополнительные опции Принтер За доплату возможны
модули:
принтер
электронные датчики
GPS
В базовой комплектации:
принтер
электронные датчики
wifi
GPS и GSM модули
СОСТАВ КОМПЛЕКСА

  • контроллер для управления схемой опыта и записи данных;
  • датчик измерения усилия;
  • датчик линейных перемещений;
  • реперный комплект для крепления датчика линейных перемещений;
  • компактная гидравлическая станция;
  • комплект для передачи усилия на опорную раму;
  • комплект технической документации по комплексу;
Опционально

  • GPS модуль — для фиксации расположения места проведения опыта
  • GSM модуль — для отправки сообщений установленному лицу о результатах проведения испытания и занесения всех данных в базу исследований
  • Wi-fi модуль — для управления несколькими комплектами оборудования на площадке со смартфона
  • Комплектами оборудования на площадке со смартфона
  • Комплект ручной подачи давления до 10 т
  • Расширенный тензодатчик для подачи давления до 10 т
  • Датчик температуры
Документация

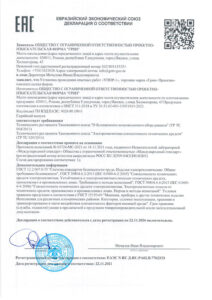

Паспорт. Сертификат.

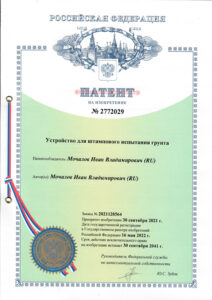

Патент
